拖鏈怎么安裝？拖鏈電纜安裝方法及規范

      拖鏈怎么安裝？拖鏈安裝有什么標準嗎？在各種機電設備中，采用拖鏈電纜敷設安裝的種類非常普遍，安裝方法也有多種，在此不詳細介紹其安裝方式，只將其中共性的安裝方法及規范歸納如下。

拖鏈電纜安裝方法及規范

      拖鏈電纜在安裝中只要掌握下列8方面要領及規范，就能保質完成安裝任務。

(1)拖鏈系統的選擇必須符合電纜所需的條件; 安裝中應注意盡量不要使用多層結構——即多于25芯的電纜，必要時可以將所需的芯線數分成若干電纜。

(2)必須注意電纜的最小允許彎曲半徑，應按施工技術要求進行。

(3) 拖鏈電纜的敷設不能扭曲，即不可從電纜卷筒或電纜盤的某一端解開電纜，而應旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來。用于該場合的電纜只能直接從電纜卷筒上取得。特別注意的是電纜的制造方式?jīng)Q定了打印標志將圍繞電纜大螺距盤旋。因此不可將打印標記作為電纜有無扭絞的證明。當裝入電纜時，拖鏈應縱向展開，然后與電纜一起裝入工作位置。

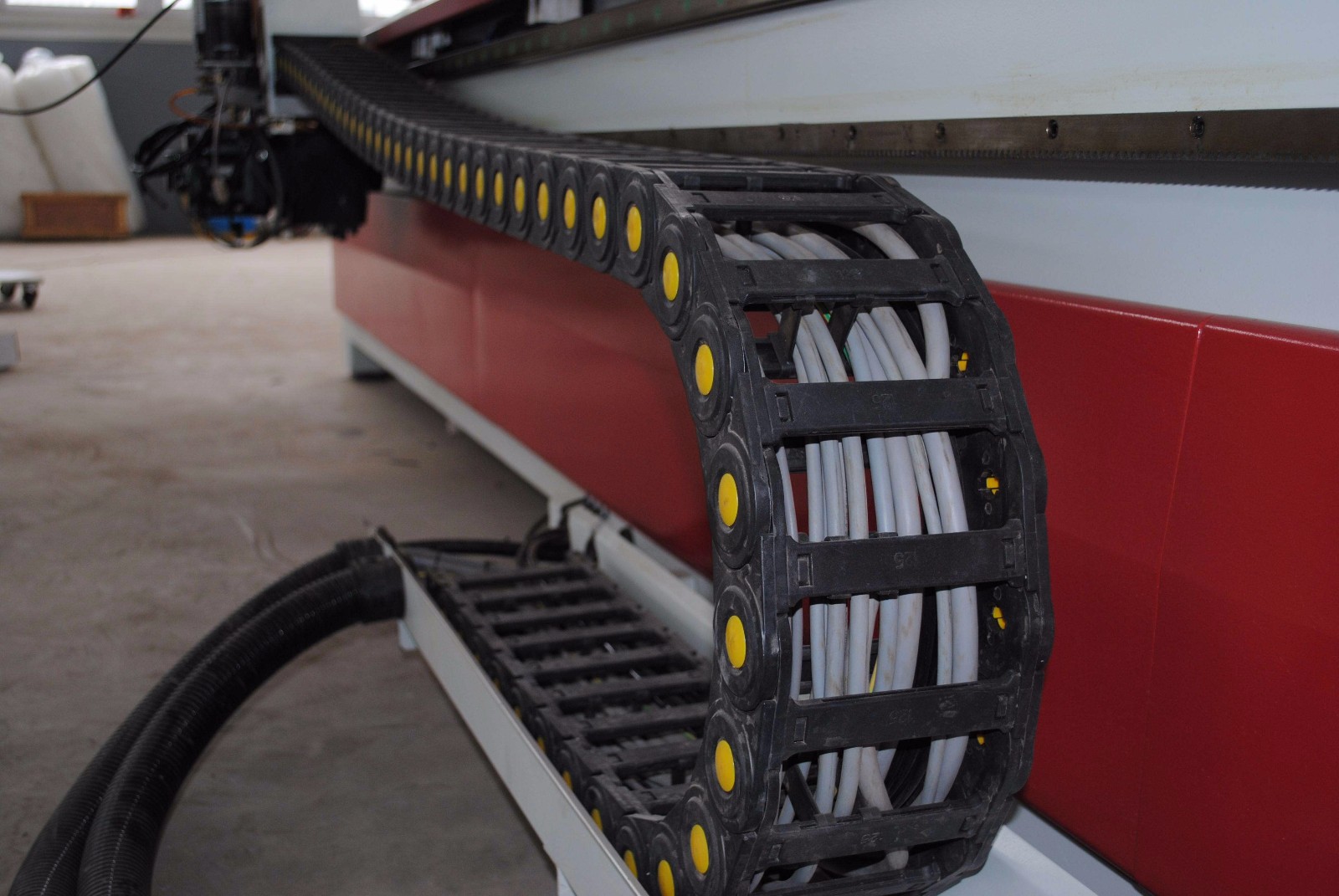

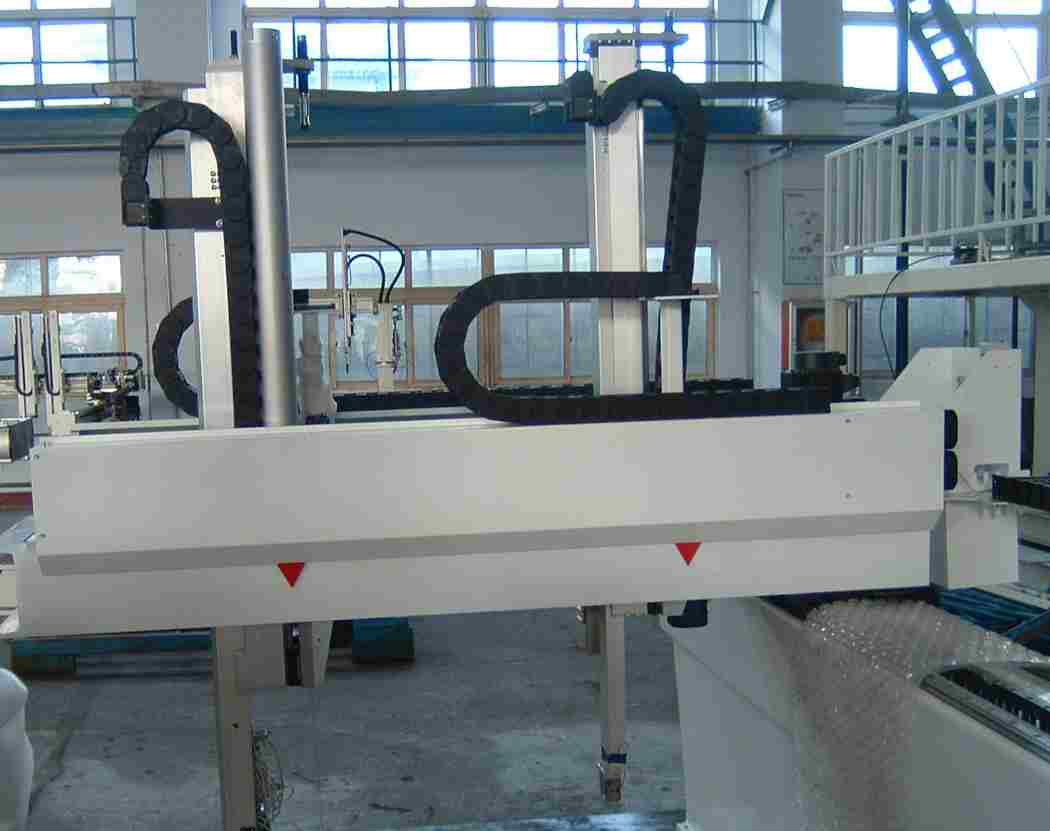

(4) 電纜必須松散地并排敷設在托鏈支架中。盡可能分開排列，用隔片分開或穿入支架空檔的分離孔洞中。在托鏈中電纜間的空隙至少應為電纜直徑的10%。應避免不用隔套將一條排電纜排列在另一條之上。對于垂直懸掛的托鏈，其支架中必須具有更多的自由空間，因為電纜在操作中會拉長。經過短時間的操作后，必須檢查電纜的長度，如有必要，可以進行修正。

(5) 拖鏈中的電纜不得相互接觸或捆在一起。

(6)拖鏈的兩端都必須安裝電纜固定件。對于頂部托鏈槽貼在底部托鏈槽之上的長拖鏈，只在拖動端安裝固定件。電纜固定點不能移動。從彎曲曲線的端點到固定件的距離應盡可能大。

(7)請確保電纜在彎曲半徑內完全自由移動，即不作強迫移動，這樣電纜彼此間或與導向裝置之間可以相對移動。經過一段時間的操作后，最好檢查一下電纜的位置。該檢查必須在推拉移動后進行。

(8) 如果拖鏈折斷，則其電纜也需更換，因為過度拉伸造成的損壞是無法避免的。

      各企業應用拖鏈電纜最多的卷筒機為例，介紹其安裝方法及規范，只要掌握好如下幾方面，就能順利完成安裝施工任務。
